Hersteller dieses Karabiner waren:

Mauserwerke Oberndorf/Neckar

Carl Gustafs Stads Gevärsfaktori, Eskilstuna

Das Schiebevisier hat einen Entfernungsbereich zwischen 300 und 1.600 m.

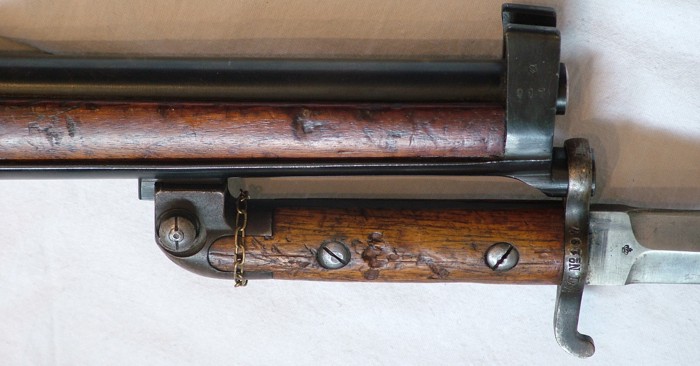

Ursprünglich war der Karabiner nicht für ein Bajonett vorgesehen.

Ab 1914 wurde er mit einer Aufpflanzvorrichtung für ein Bajonett versehen

b.z.w. neu hergestellt (siehe Bajonett m/1914).

Dieser Karabiner wurde 1907 in der Carl Gustafs Stads Gevärsfaktori in

Eskilstuna gefertigt. Bis auf ein kleines Teil ist er nummerngleich. Er hat die

Nummer 43917. Im Jahr 1907 wurden die Seriennummern 39.600

bis 53.615 vergeben. Es wurden also in dem Jahr 14.015 Karabiner hergestellt.

Bei der Auslieferung waren nur die Kronen im Schaft eingestempelt.

Das G mit Krone bezeichnet das Zeughaus in Gotland. Dieses wurde

bei einer Inspektion oder Reparatur eingeschlagen. Wurde da vielleicht

das eine nicht nummerngleiche Teil ausgetauscht?

Die komplette Seriennummer ist nur auf der Hülse. Alle Teile sind jedoch

gekennzeichnet. Entweder die Krone mit den letzten drei Ziffern, nur die

Krone oder nur die drei Ziffern.

J.V. = Paul Jacques Robert Virgin

Besichtigungsoffizier vom 01.10.1905 - 31.09.1911

Im größeren Drittel ist das tatsächliche Laufkaliber angegeben. Die

Kaliberangabe reicht von 6,46 bis 6,59 mm. Das tatsächliche Laufkaliber

beträgt 6,52 mm. Die Zahlen 1, 2 und 3 geben den damaligen Laufzustand an.

Er ist hier aber nicht gekennzeichnet. Es könnte sein, dass es sich hierbei um

einen neuen Lauf gehandelt hat. Der untere Teil soll bedeuten:

Torped = Spitzgeschoss

Överslag = Drall

Str = Punkt = Abweichung durch das neue Geschoss

Hier wird angegeben, wie die Treffpunktverlagerung mit den neuen Geschossen war. Ist aber sehr selten genutzt worden.

Die hier oben abgebildete Plakette hat mir ein befreundeter

Sammler zur Verfügung gestellt. Diese ist an einem

Gewehr m/1896 befestigt.

Sie soll hier stellvertretend für komplett ausgefüllte

Plaketten stehen.

Das tatsächliche Laufkaliber beträgt 6,52 mm.

Der Laufzustand wird mit der Note 2 beurteilt.

Der untere Teil soll bedeuten:

Torped = Spitzgeschoss

Överslag = Drall

Str = Punkt = Abbweichung durch das neue Geschoss

Die Treffpunktverlagerung ist hier also mit 0 angegeben.

technische Daten:

Länge gesamt: 95 cm

Länge Lauf: 44,4 cm

Kaliber: 6,5 mm

Gewicht: 3,48 Kg

Züge: 4

Drall: eine Umdrehung auf 20 cm

Daten der Patrone m/94:

Länge gesamt: 80 mm

Länge Hülse: 55 mm

Durchmesser Geschoss: 6,7 mm

Gewicht Geschoss: 156 grs.

V(0): 713 m/s
